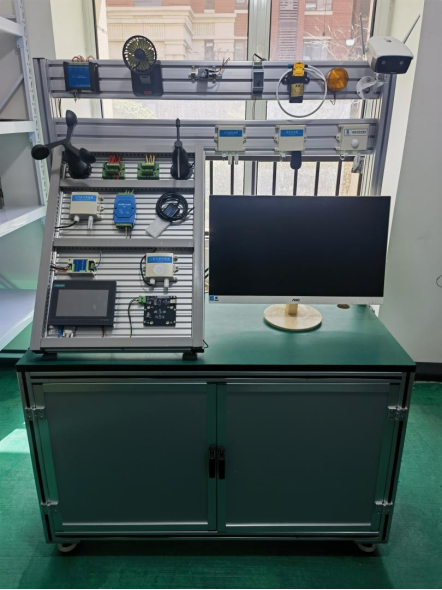

天津源启未来科技有限公司物联网智慧农业实训台（型号：YQ-NewAIOT-FAD）
天津源启未来科技有限公司物联网智慧农业实训台（型号：YQ-NewAIOT-FAD）参数配置：
一、功能特点
1.1.架构清晰：B/S架构，本地网关、WEB端均可访问系统。
1.2.多网通信：传感层支持zigbee、蓝牙、WiFi等无线通信方式进行数据传输；网络层采用HTTP协议接口实现平台接入。
1.3.功能丰富：包含家居环境实时监测、安防监控告警、设备控制等，可扩展。
1.4.知识全面：包含C#编程、嵌入式接口技术、RS485总线技术、安装调试技术、无线组网技术、本地可视化平台技术、Web应用开发技术等。
1.5.云端结合：云端完成智能终端场景搭建，传感器添加、控制器添加、策略设置、场景浏览；终端网关完成传感器协议解析、云端协议组包、协议转换、数据同步策略、以及可视化行业应用展示。
1.6.尺寸：1200*600*1600mm，带储物柜（双开门）。
二、系统功能
2.1.采用风速、风向、雨雪、光照温湿度传感器，实现大田气象监测功能
2.2.采用湿度传感器与电磁阀的联动，实现农田自动灌溉功能
2.3.采用空气质量、CO2传感器与通风扇联动，实现牲畜养殖环境调节功能
2.4.采用水位和水泵的联动，实现水产养殖水位调节功能。
三、技术参数
3.1. 基本要求
3.1.1.要求至少包括工业级风速、风向、二氧化碳、气压、土壤水分、液位、光照温湿度、粉尘、噪声等传感器，水泵、风扇、电磁阀、声光报警器、摄像头等执行器；
3.1.2.要求具有多路采集控制模块，能够对电压型、电流型的模拟量信号、开关量信号进行采集，具备继电器输出控制的功能。
3.1.3.要求传感器、执行器、物联网网关可自由组合，结合网关解析应用软件、云服务平台，实现大田气象、大棚种植、水产养殖、牲畜养殖、病虫害监测等功能。
3.1.4.在保证正常接入互联网的状态下，可配置接入物联网云服务平台。
3.2风速传感器
3.2.1.测量范围：0-30m/s；
3.2.2.分辨率：0.1m/s；
3.2.3.动态响应时间：≤0.5s；
3.2.4.输出信号：电流4-20mA。
3.3风向传感器
3.3.1.测量范围：8个风向
3.3.2.输出信号：电流4-20mA
3.4大气压力传感器
3.4.1.测量范围：0-120KPa
3.4.2.测量精度：±0.15kpa
3.4.3.响应时间：≤1s
3.4.4.输出信号：4-20mA
3.4.5.供电电源：DC5-12V
3.5光照温湿度传感器
3.5.1.同时检测光照、温湿度。
3.5.2.光照量程：0-65535Lux，
3.5.3.温度：-20℃~+60℃，
3.5.4.湿度：0~100%RH
3.6粉尘传感器
3.6.1.可同时检测可入肺颗粒物PM1/细颗粒物PM2.5/可吸入颗粒物PM10等。
3.6.2.范围：0-999Ug/m3.
3.7噪声传感器
3.7.1量程：30~120db；
3.7.2RS485总线，DC5-12V供电。
3.8土壤水分传感器
3.8.1.湿度范围：0-100%RH；
3.8.2.响应时间：≤1s；
3.8.3.输出信号：4-20mA；
3.8.4.供电电源：DC5-12V。
3.9水泵
3.9.1.接入多通道采集模块继电器输出端口；
3.9.2.工作电压：DC5-12V。
3.10水位传感器
3.10.1.测量范围：0-1m；
3.10.2.输出信号：4-20mA；
3.10.3.线制：二线制；
3.10.4.工作电压：DC5-12V。
3.11电磁阀
3.11.1.接入多通道采集模块继电器输出端口；
3.11.2.工作电压：DC5-12V。
3.12二氧化碳传感器
3.12.1.测量范围：0-5000ppm
3.12.2.测量精度：±40ppm
3.12.3.温度影响：自带温度补偿
3.12.4.输出信号：0-5V
3.12.5.供电电源：DC5-12V
3.13风扇
3.13.1.工作电压：DC5-12V；
3.13.2.转速(RPM)：3000-4000；
3.13.3.红色导线正极(+)；黑色导线负极(-)。
3.14.Zigbee传感数据采集装置（4个）
3.14.1.内置8051单片机及无线收发器，支持11-26信道更改，支持点播、组播、广播多种类型数据通信，支持自动组网及网络自愈功能；
3.14.2.无线频率：2.4GHz；
3.14.3.无线协议：ZigBee2007/PRO；
3.14.4.通讯接口：UART；
3.14.5.集成串口切换功能，通过跳线方式，可将通讯线路进行切换；
3.14.6.具备协调器、路由器及终端功能，可通过串口指令让设备在三种类型中自由切换；
3.15.蓝牙传感数据采集装置（2个）
3.15.1.采用低功耗蓝牙芯片，并且向下兼容V4.0/4.1；
3.15.2.传输类型：蓝牙转UART数据传输；
3.15.3.支持多种唤醒方式，平均200uA低功耗广播模式，平均500nA休眠模式； l
3.15.4.具备主从一体功能，支持快速切换；
3.15.5.支持多种配置方式，串口AT指令，透传AT指令；l
3.15.6.支持1对多广播模式，内置iBeacon协议；l
3.15.7.支持Mesh组网，快速实现蓝牙自组网络及蓝牙转UART数据传输；
3.16.Wifi无线通讯装置（1个）
3.16.1.主芯片集成MAC、基频芯片及射频收发单元，内置低功耗运行机制，可以有效的降低功耗运行；
3.16.2.支持WiFi@2.4GHz802.11b/g/n无线标准；
3.16.3.支持AP、STA、AP+STA工作模式；
3.16.4.支持TCP/UDPClient注册包机制；
3.16.5.支持SimpleConfig/Airkiss/usrlink快速联网配置；
3.16.6.支持AT+指令集配置；
3.16.7.集成串口切换功能，通过跳线方式，可将通讯线路进行切换；
3.17智能网联平台
3.17.1.外观尺寸不小于长410*宽310*高50（mm），材质：铝合金；
3.17.2.提供12V供电接口、以太网接口、双路USB接口、J-link下载器接口、CC-Debugger下载器接口、RS232/RS485串口，其中J-link下载器、CC-Debugger下载器均为平台内置，下载程序时只需将模块吸附到平台对应下载端即可，无需接线；
3.17.3.采用全新的教学模式：磁吸积木式教学，模块可以进行叠罗汉式(搭积木)的组装连接，支持多层模块叠加，支持至少3层以上的模块磁吸叠加，无需外数据线与电源线；
3.17.4.内置USB串口服务设备,通过1路USB虚拟出多路串口，根据端口虚拟出不同的串口，最多可拓展8路串口接口，其中包含普通TTL串口4路，485串口4路；
3.17.5.实验平台具备8个通用实验模块插槽，每个插槽集成12路pogopin触点，供模块进行数据通讯及供电，并且插槽集成防短路功能，可直接将模块吸附到插槽内,支持最多8个模块联动实验；
3.17.6.实验平台上集成了ZigBee仿真器复位键、J-Link仿真器启动键、485启动键、串口启动键以及复位键，在使用不同功能的时候，方便切换和使用，同时实平台内部集成还原功能模块，当通讯及仿真调试出现混乱时，使用复位键进行还原；
3.18网关管理应用
3.18.1.具有系统设置、云服务平台接入功能，配置http服务器的IP地址、端口号、接口地址、网关ID、连接密钥等，实现接入。
3.18.2.在保证网关正常访问互联网时，可接入云服务平台，也可配置接入局域网云服务平台。
3.18.3.可查询无线传感网网络参数、网关服务器端口号，可设置485总线传感器轮询间隔等。
4.1学习内容
4.1.1.智能农业实训台：智能农业的项目概述、智能农业系统的需求分析、智能农业系统的系统设计
4.1.2.智能农业实训台工程装调实操：整体布局说明及供电系统装调实验
4.1.3.智能农业系统感知层设备组网传输：包含电流型模拟量信号采集测试、电压型模拟量信号采集测试、开关量信号采集测试、继电器信号输出控制测试、RS485总线组网、协议解析、zigbee传感器采集组网传输、WiFi传感器采集组网传输、蓝牙传感器采集组网传输、RFID读取及应用开发、网关应用配置等实验
4.1.4.云平台搭建：云服务平台简介、云服务平台智能终端系统场景搭建、平台API接口说明

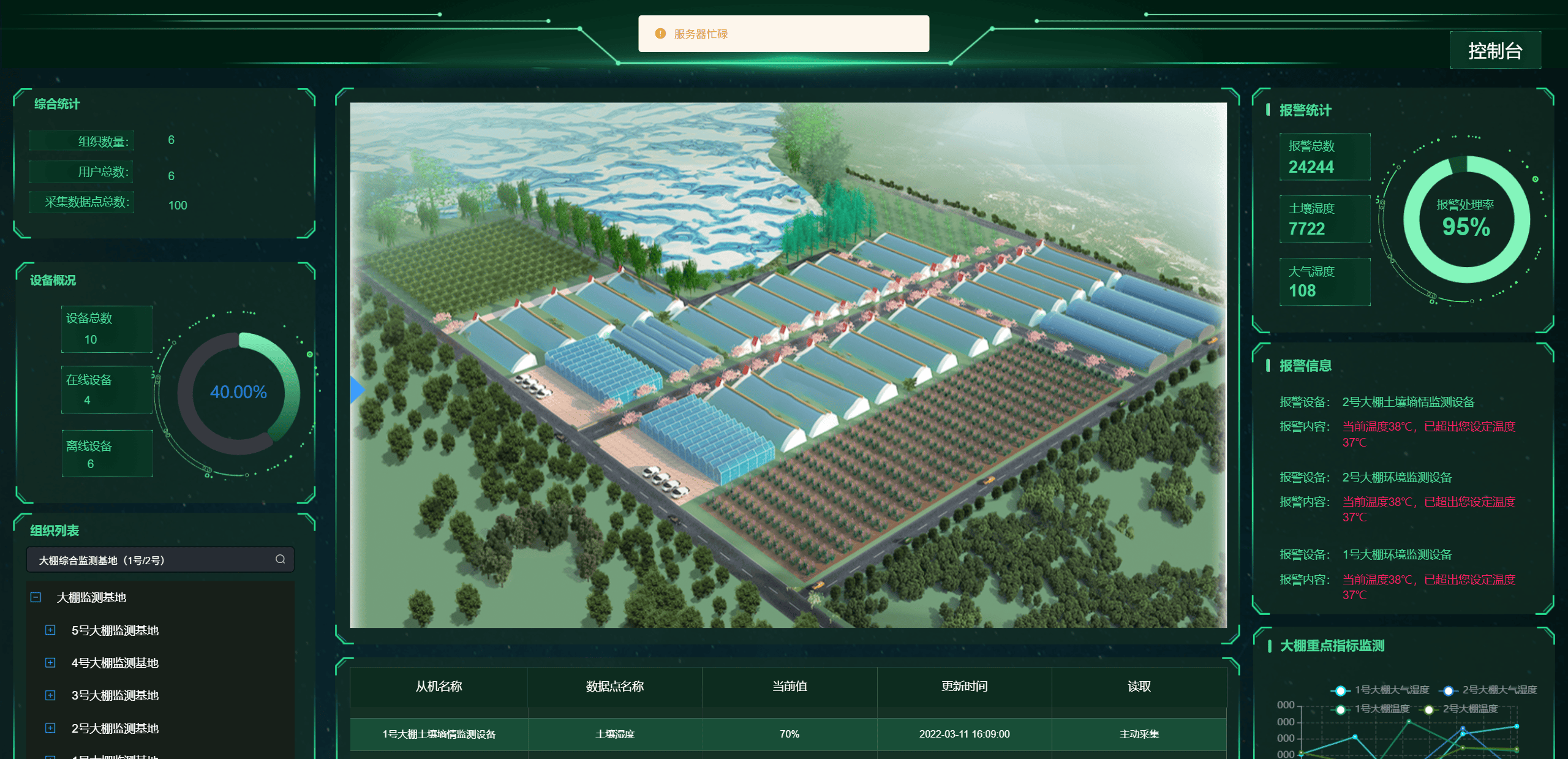

天津源启未来科技有限公司物联网智慧农业云平台（型号：YQ-NewAIOT-FAD）
4.1.5.智能农业系统应用开发：大田气象、大棚种植、水产养殖、牲畜养殖等应用开发
4.1.6.云平台接口Web应用开发：大田气象（含光照温湿度、粉尘监测）、大棚种植（土壤水分监测、电磁阀控制）、水产养殖（水位监测、水泵控制）、牲畜养殖（二氧化碳监测、风扇控制）等。
天津源启未来科技有限公司
地址：天津市北辰区京津公路1号天辰科技园
电话：15822415460
邮箱：78848786@qq.com
官网：http://www.yuanqiweilai.com.cn

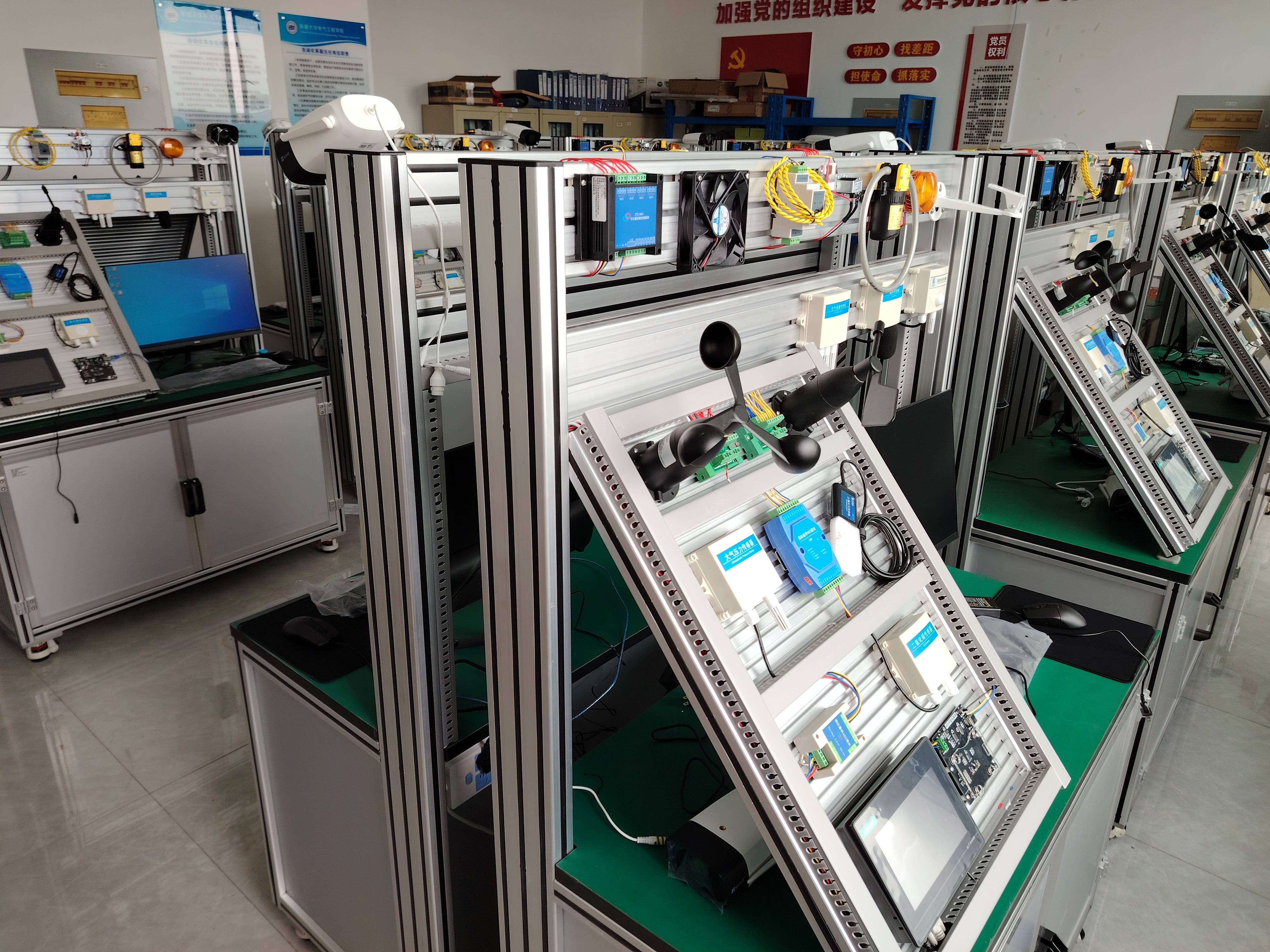

新疆大学——天津源启未来科技有限公司物联网智慧农业实训台（型号：YQ-NewAIOT-FAD）

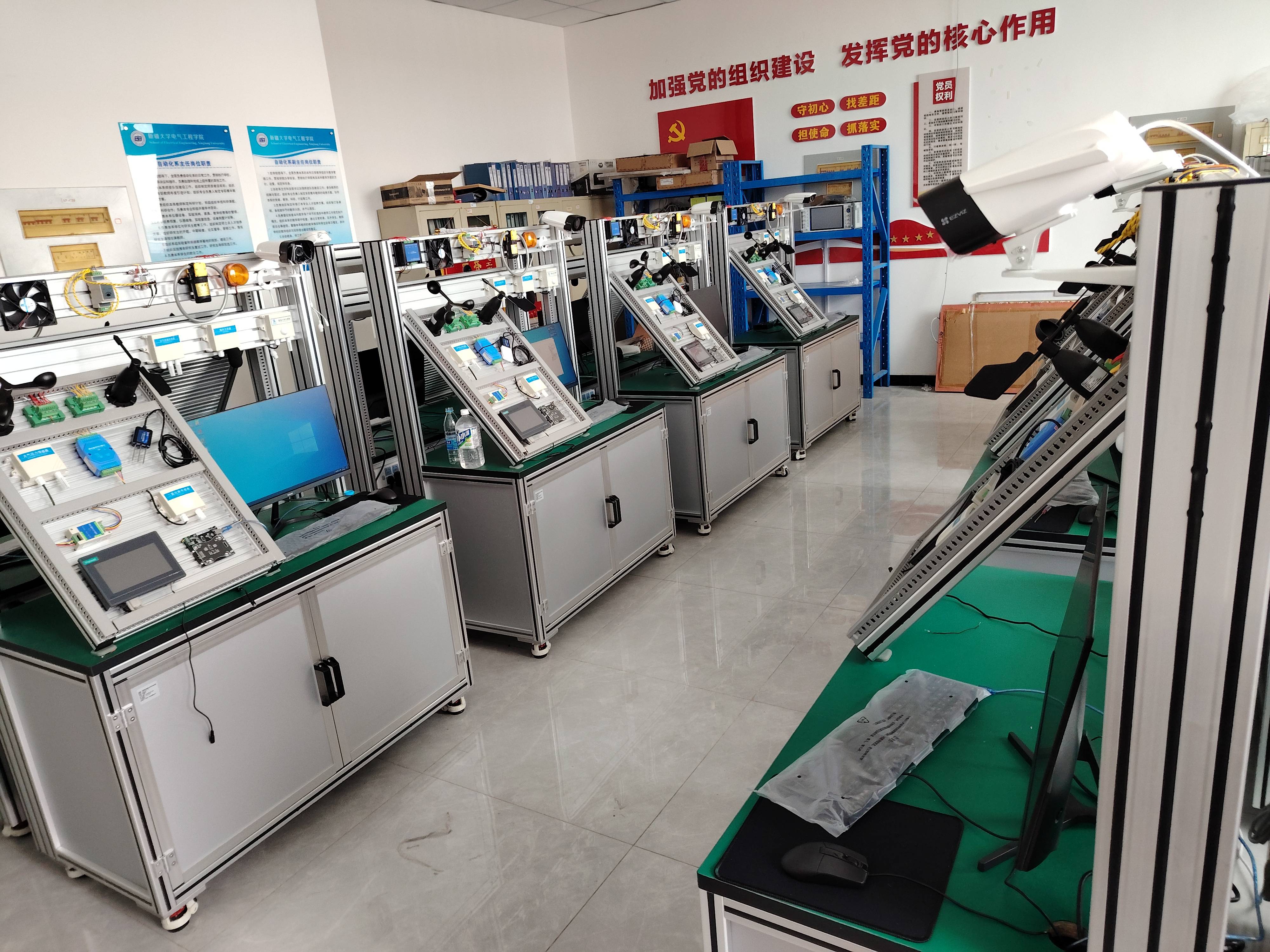

新疆大学——天津源启未来科技有限公司物联网智慧农业实训台（型号：YQ-NewAIOT-FAD）

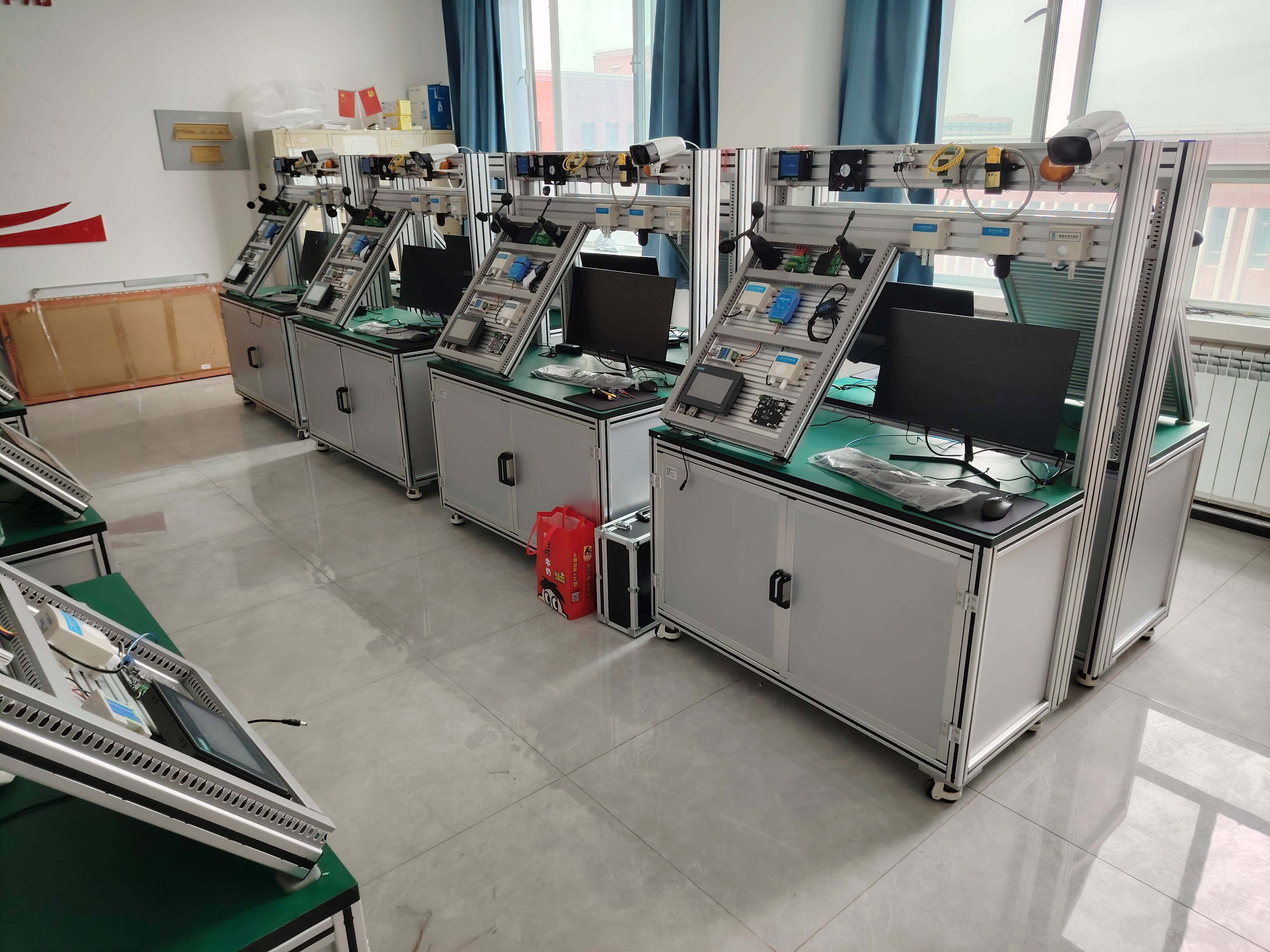

新疆大学——天津源启未来科技有限公司物联网智慧农业实训台（型号：YQ-NewAIOT-FAD）
